✅ เครื่องวัดอุณหภูมิปลายหัวแร้ง FG-101B
**ตัวเครื่อง+CAL**
** มี ใบคาลิเบรท (Calibration)**


✅รหัสสินค้า
👉HFG101B-05


✅รายละเอียด
👉เครื่องทดสอบชุดหัวแร้งบัดกรี ออกแบบที่กะทัดรัดช่วยประหยัด พื้นที่ทำงาน เซ็นเซอร์เหมาะกับการเกิดปฏิกิริยาอุณหภูมิสูง
👉เครื่องทดสอบหัวแร้งสำหรับวัดอุณหภูมิปลายหัวแร้ง แรงดันไฟรั่ว และความต้านทานปลายหัวแร้งกับกราวด์
👉การดำเนินงานปราศจากข้อผิดพลาดของมนุษย์
👉เซ็นเซอร์อายุการใช้งานยาวนาน AS5000 (พร้อมใบรับรองมาตรฐาน) ติดตั้งมาเป็นมาตรฐาน
👉Soldering iron tester for measurement of tip temperature, leak voltage, and tip to ground resistance
👉Human error-free operation
👉Long life sensor AS5000 (with certificate of conformance) is equipped as standard.
👉 มี ใบคาลิเบรท (Calibration)

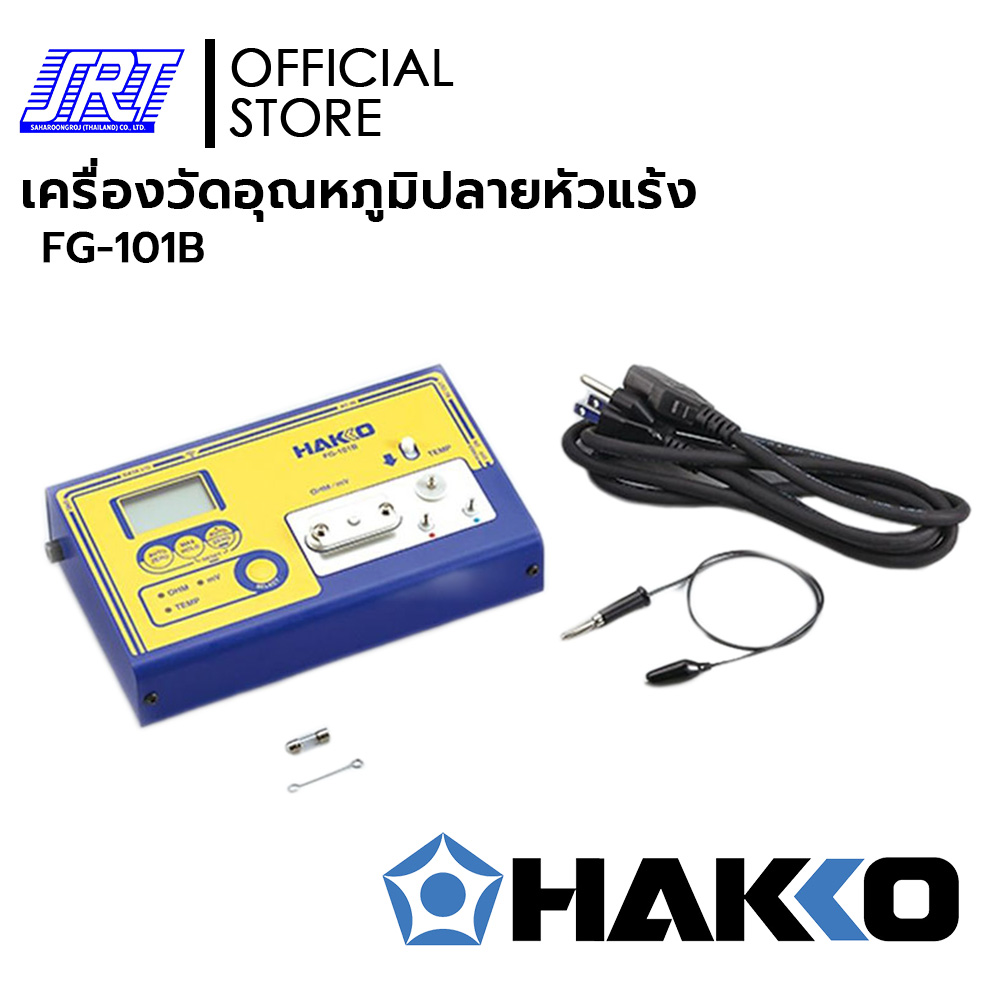

Unit, Conduction wire, Ground clip, Multi-adapter*, European adapter*, Fuse, Power cord, Sensor, Instruction manual
*May not be included depending on the specifications

✅ประกอบด้วย
👉Unit (ตัวเครื่อง)
👉Conduction wire, Ground clip (ลวดนำไฟฟ้า,คลิปกราวด์)
👉Multi-adapter
👉European adapter
👉Fuse (ฟิวส์)
👉Power cord (สายไฟ)
👉Sensor (ตัวเซ็นเซอร์)
👉Instruction manual (คู่มือการใช้งาน)
*May not be included depending on the specifications (อาจไม่รวมอยู่ด้วยขึ้นอยู่กับข้อมูลจำเพาะ)

★ ทางร้านสามารถออกบิล VAT ได้ ★
เงื่อนไข
✔️ก่อนสั่งซื้อสินค้า กรุณาแจ้งหรือติดต่อผู้ขายก่อนทุกครั้ง
**ในกรณีการออกใบกำกับภาษี ถ้าคุณลูกค้าไม่ได้แจ้งล่วงหน้า ทางร้านจะไม่ออกใบกำกับภาษีย้อนหลังให้นะครับ**

🚨เพื่อรักษาผลประโยชน์ของผู้ซื้อ ผู้ซื้อต้องทำการถ่ายวีดีโอระหว่างที่ทำการเปิดกล่องสินค้า 🚨

#เครื่องวัดอุณหภูมิ #ปลายหัวแร้ง #วัดอุณหภูมิ #FG101B #ของแท้100% #HFG101B-05#อิเล็กทรอนิกส์ #สหรุ่งโรจน์ #SRT#Saharoongroj

Specifications

Model No.	FG-101B
Power consumption	3.2 W (100 V), 3.6 W (100-110 V), 3.2 W (120 V), 3.6 W (220-240 V)
Temperature resolution	1℃
Temperature measurement range	0 to 700℃
Temperature accuracy	±3℃ (300 to 600℃) ±5℃ (other than above)
Temperature sensor	K (CA) type thermocouple
Voltage resolution	0.1 mV
Voltage measurement range	0 to 40 mV
Voltage accuracy	±(5% of reading + 1 digit)
Resistance resolution	0.1 Ω
Resistance measurement range	0 to 40 Ω
Resistance accuracy	±(5% of reading + 1 digit)
Display	LCD : 3 1/2 digits
Operating environment	Ambient temperature / Humidity range : 0 to 40°C, max.80% RH (without condensation)
Environmental conditions	Applicable rated pollution degree 2 (According to IEC/UL 61010-1)
Dimensions	211 (W) × 53 (H) × 126 (D) mm
Weight	0.95 kg



• Temperature sensor can only be used to measure temperatures below 500°C. To measure higher temperatures, use an applicable temperature probe.

Packing List

Model No.	Packing List
FG-101B		Unit Conduction wire Ground clip Multi-adapter* European adapter* Fuse Power cord Sensor Instruction manual *May not be included depending on the specifications

Soldering iron tester for measurement of tip temperature, leak voltage, and tip to ground resistance

For the daily maintenance of soldering station

Control of "tip temperature", "leak voltage", and "tip to ground resistance" is required for a grounded soldering station for electronic components.

Human error-free operation

1. AUTO HOLD function
   The measurement will end automatically when the displayed tip temperature is stabilized. Individual differences in temperature measurement can be minimized.
2. Data send function (infrared)
   By infrared communication, FG-101B can send a temperature measurement result to a soldering station (FN-1010, FX-805, FX-971, FX-972) and a soldering pot (FX-305) with an IR receiver.

• Image photo below
  AUTO HOLD function and MAX HOLD function cannot be used at the same time.

Option Adapter module

By connecting FG-101B and IoT capable soldering station, such as FN-1010, with adapter module, data transfer can be easy and smooth.

The excecution example of "Auto Cal" when connected to FN-1010.

MAX HOLD Function (Temperature measurement)

Max measured tip temperature will be displayed.
This function can be useful for quality control of components and P.W.B.

Temperature Measurement Count Function

Number of tip temperature measurement will be automatically counted.
This function can be useful for control of changing sensor.

AUTO ZERO Function

The zero point error of measuring instruments can be corrected by simply pressing the AUTO ZERO button and waiting for the display to return to normal.

Temperature probe

Use of a temperature probe makes it possible to measure the temperature of molten solder in a solder pot and hot air.

Usage / Applications

1. Connect FG-101B and FN-1010 with adapter module

2. Select “Auto Cal” from the menu on FN-1010 and excute it.

3. According to the instruction of the display on FN-1010, measure the temperature, leak voltage and tip to ground resistance in sequence.

The measurement mode of FG-101B is automatically changed for each mearuring item. When “Auto Cal” has been performed, if the measured temperature is within a previously set temperature range, it will be judged as passed and stored in the main body, and the product will return to normal operation. If the measured temperature is outside the temperature range, the offset value will be calculated from the measurement results, and control will be performed using the new offset value. If it is outside the set range, temperature measurement and sending will be performed repeatedly for the previously set number of retries.

4. The result will be automatically recorded in FN-1010 once the measurement is completed.

Long life sensor AS5000（with certificate of conformance） is equipped as standard

• Possible to measure tip temperature faster with high accuracy
• Approximately 30 times longer than the conventional sensor *Based on our in-house test

• Stable Measurement Accuracy
  While temperature measurement with the conventional sensor tends to degrade after 50 times of measurements, the same level of degradation does not happen until 1,500 times of measurements in case of AS5000.

• Fast installation
  The frame attached to AS5000 makes the sensor installation and removal very easy and fast. Considering the number of measurements, 1 piece of AS5000 (1,500 times/piece) is equivalent to 30 pieces of the conventional sensor (1,500 = 50 times/piece × 30).

[ Conventional Sensor
（191-212）] Approx. 9 sec.

[ New Sensor （AS5000）] Approx. 3 sec.
