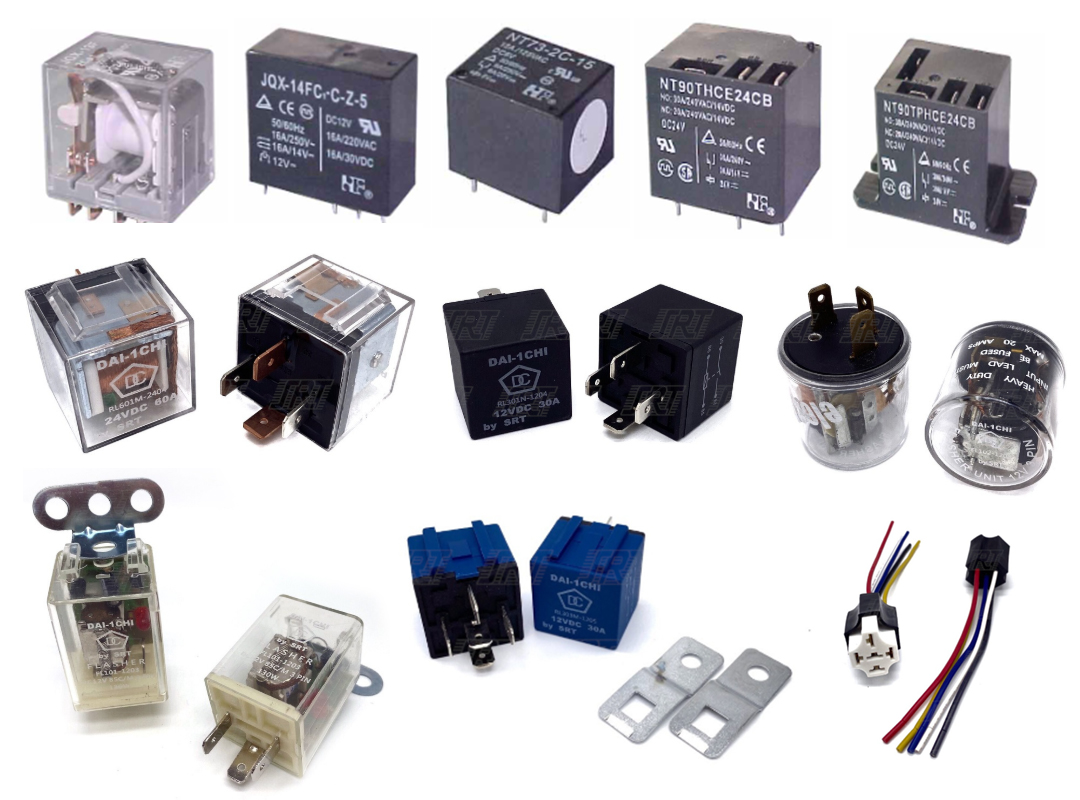

Relay (ในแผงวงจร)

รีเลย์ (Relay) คือสวิตช์ทางไฟฟ้าที่ทำงานด้วยหลักการเหนี่ยวนำแม่เหล็กไฟฟ้า 🧲 มีหน้าที่ควบคุมวงจรไฟฟ้าที่มีกำลังสูงหรือแรงดันสูง โดยใช้กระแสไฟฟ้าที่มีกำลังต่ำในการสั่งงาน

หลักการทำงาน

รีเลย์ประกอบด้วยขดลวดแม่เหล็กไฟฟ้า (Electromagnet) และหน้าสัมผัส (Contacts) เมื่อมีกระแสไฟฟ้าไหลผ่านขดลวด จะทำให้เกิดสนามแม่เหล็กไฟฟ้าขึ้น สนามแม่เหล็กนี้จะดูดแผ่นโลหะให้เคลื่อนที่เพื่อเปิดหรือปิดหน้าสัมผัส ทำให้วงจรไฟฟ้าที่เชื่อมต่อกับหน้าสัมผัสทำงานหรือหยุดทำงาน

สรุปหน้าที่หลักของรีเลย์

• เป็นสวิตช์อัตโนมัติ: รีเลย์ทำหน้าที่เป็นสวิตช์เปิด-ปิดวงจรไฟฟ้าโดยอัตโนมัติ

• ควบคุมวงจรไฟฟ้ากำลังสูง: สามารถใช้วงจรไฟฟ้าขนาดเล็ก (เช่น วงจรจากไมโครคอนโทรลเลอร์) มาควบคุมการเปิด-ปิดวงจรไฟฟ้าขนาดใหญ่ที่มีแรงดันหรือกระแสสูงกว่าได้

• ป้องกันวงจร: ใช้เป็นอุปกรณ์ป้องกันเพื่อแยกวงจรควบคุมออกจากวงจรโหลดที่มีกำลังสูง ทำให้วงจรควบคุมมีความปลอดภัยมากขึ้น

• เป็นอุปกรณ์หน่วงเวลา (ในบางประเภท): รีเลย์บางชนิดสามารถถูกออกแบบให้ทำหน้าที่เป็นวงจรหน่วงเวลาได้

กล่าวโดยง่าย รีเลย์เปรียบเสมือนสะพานที่เชื่อมต่อวงจรไฟฟ้าสองวงจรเข้าด้วยกัน โดยสะพานนี้จะเปิด-ปิดตามคำสั่งจากวงจรควบคุมเล็กๆ
